Produkter

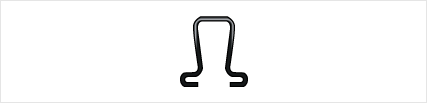

Stålsøjlebinder





Anvendelse

  • Når der opføres skalmur ved IPE og HEB stålsøjler


  • Binderne klemmer omkring begge sider på stålsøjlernes flanger. Formuren har dermed et lige og stabilt træk i stålsøjlerne.

  • Binderne lagerføres så de passer præcist til den enkelte stålsøjle og den afstand der måtte være mellem søjle og formur.

  • Mål er den afstand der er mellem forkant af flangen og bagkant af formur.

  • Ved bestilling skal der oplyses stålsøjletype og den frie afstand mellem søjle og formur.

  • Eks. til en HEB 100 med 20mm fri afstand mellem søjle og formur, skal der bruges en binder til HEB 100 0-30mm.

Ø5mm til HEB søjler



Varenr DB Dim i mm Leg. Type Afstand* Stk/enh Enh

21000100

 5622777

05,00

1.4301

HEB 100

0-30

50

 Ks.

21000105

 5622778

05,00

1.4301

HEB 100

30-60

50

 Ks.

21000107  5310323 05,00 1.4301 HEB 100 60-90 50  Ks.

21000110

 5622779

05,00

1.4301

HEB 120

0-30

50

 Ks.

21000115

 5622780

05,00

1.4301

HEB 120

30-60

50

 Ks.

21000117  5340914 05,00 1.4301 HEB 120 60-90 50  Ks.

21000120

 5622781

05,00

1.4301

HEB 140

0-30

50

 Ks.

21000125

 5622783

05,00

1.4301

HEB 140

30-60

50

 Ks.

21000127  5343576 05,00 1.4301 HEB 140 60-90 50  Ks.
21000130  5622784 05,00 1.4301 HEB 160 0-30 50  Ks.
21000135  5622785 05,00 1.4301 HEB 160 30-60 50  Ks.
21000137  5352851 05,00 1.4301 HEB 160 60-90 50 Ks.
21000140  5036704 05,00 1.4301 HEB 180 0-30 50  Ks.
21000145  1560179 05,00 1.4301 HEB 180 30-60 50  Ks.
21000147  1616090 05,00 1.4301 HEB 180 60-90 50  Ks.
21000150  5323290 05,00 1.4301 HEB 200 0-30 50  Ks.

 *Afstand mellem søjle og mur i mm.


Ø5mm til IPE søjler



Varenr DB Dim
i mm
Leg. Type Afstand* Stk/enh Enh

21000190

 5036705

05,00

1.4301

IPE 80 0-30

50

 Ks.

21000195

 5036706

05,00

1.4301

IPE 80 30-60

50

 Ks.

21000200

 5622786

05,00

1.4301

IPE 100 0-30

50

 Ks.

21000205

 5622787

05,00

1.4301

IPE 100 30-60

50

 Ks.

21000206  1460169 05,00 1.4301 IPE 100 60-90 50  Ks.

21000210

 5622788

05,00

1.4301

IPE 120 0-30

50

 Ks.

21000220

 5622789

05,00

1.4301

IPE 120 30-60

50

 Ks.

21000225  5352850 05,00 1.4301 IPE 120 60-90 50  Ks.
21000230  5622791 05,00 1.4301 IPE 140 0-30 50  Ks.
21000235  5622792 05,00 1.4301 IPE 140 30-60 50  Ks.
21000240  5622793 05,00 1.4301 IPE 160 0-30 50  Ks.
21000245  5622794 05,00 1.4301 IPE 160 30-60 50  Ks.
21000250  5036707 05,00 1.4301 IPE 180 0-30 50  Ks.
21000255  5036708 05,00 1.4301 IPE 180 30-60 50  Ks.

*Afstand mellem søjle og mur i mm.





Download Pdf


Produktark/Montering

CE-mærkning, Ydeevnedeklaration DoP
